铝合金母线槽的特点有哪些?

2020-07-13 13:43:27

铝合金母线槽的特点有哪些?

(1)铝合金外壳设计:外壳采用铝镁合金型材,由两侧板和上下盖板而成,侧板上设计了散热片和燕尾槽,既有利于母线槽的散热,又加强了外壳刚度,也便于安装,同时减轻了母线槽重量,可大跨度设计和减少安装支架。

(1)无螺钉组装技术:外壳的上下盖板与侧板的连接不用螺钉,铆钉也无需焊接而是采用勾,槽,由于外壳上不开孔,水汽灰尘进不去,提高了防护等级,且外形非常美观。

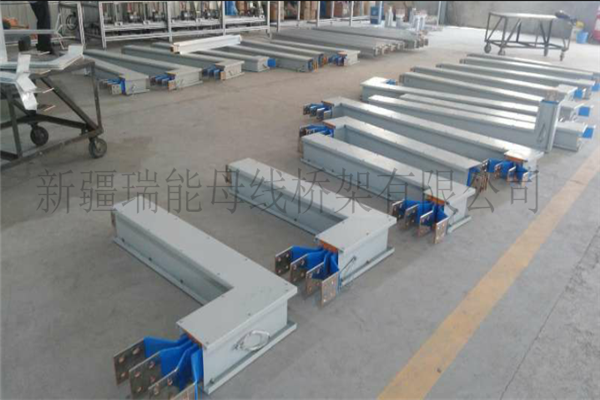

铝合金母线槽


(1)整体接地技术:传统的保护地线PE线放置在母线槽内一侧,由于电磁感应在保护地线上感应的故障电流实测比力计算还要高出50%,同时三相导电排距PE间距不等,电感也不等,线路较长时,在故障电流下,三相严重不平衡。采用导电性能好的非磁性材料铝合金外壳做保护地线,包围在导电排四周,由于它尽可能靠近三相母排,可做到电抗最小,保护地线与三相母排距离相等,电抗相同。

(1)防腐性能强:铝型材外壳经过阳极氧化10u后镀锌防腐性能要好很多,比钢制外壳日本对不同牌号铝合金板材与镀锌铜板的长期打起暴露试验表明其腐蚀深度前者大约是后者的二十分之一。

(1)可靠的绝缘方式:导电排上有绝缘层,相与相间还有一定的空气间隙,导电排与外壳间还有DMC材料压制的绝缘垫块,三重绝缘,保证母线槽的绝缘万无一失,尤其在潮湿的环境下使用更加显其优越性。

(1)大跨度设计:直线型母线槽的长度除受运输能力限制外,其设计和生产能力不受长度限制,能满足工程尤其是现代厂房对大跨度母线槽的需求。由于其刚度好,6m跨度之间可以不安装吊架。

(1)安装方便:由于全长外形尺寸一致,内部结构对称,因此倒相很容易,安装方便。铝合金母线槽广范应用于各种场所,表面具有抗腐蚀性能强,适用于交流三相四线、三相五线制,频率50-60Hz,额定工作电压至660V,额定工作电流250A-5000A的供配电系统。

铝合金母线槽产品主要特点:

1、采用铝合金挤压成型,外形美观,不易积灰,铝合金采用电泳氧化,耐化学介质,腐蚀性能好。

2、铝合金特殊中空结构,增大散热面积和强度,并形成隔磁,减少蜗流损耗,防护等级为1P54。

3、引进美国专用技术生产的橡胶绝缘材料一次模压成型,绝缘等级为F级。

4、采用具有自动补偿的连接和单螺栓夹紧端子,可调性强,使得母线槽在安装过程中显得非常便捷、灵活,大大节省了安装时间。

铝合金母线槽适用于额定电压660V,频率为50Hz(或60Hz),额定工作电流100-5000A的交流三相四线、三相五线的配电。产品具有体积小,结构紧凑,输送电流大、安全可靠、安装灵活等特点。带插接口的母线槽可通过插接开关箱很方便地引出分支电源。母线槽安装时可直接从变压器接到配电柜,亦可从低压柜直接接到配电系统作为配电干线路。通过母线槽的各类弯曲单元可使母线系统在任何建筑结构中进行分层、转角、交替、变容等的安装。本系列母线槽主要适用于化工、冶金、工矿企业和文化体育馆、展览馆、博物馆、机场、车站、商厦等社会公共场所及高层建筑的输配电供电系统。
