母线的结构特征(二)

2020-11-30 19:08:14

新疆母线的横截面样子归类:一条母线的截面不可超过10×120=1200Mm。在同样的截面下和容许的发热温度下,矩形框母线要比环形母线的容许工作中电流量大。当工作中电流量超出较大横截面的一条母线之容许电流量时,每相能用两根或三条矩形框母线固定不动在适用复合绝缘子上,每条间的间距应相当于一条的薄厚,以确保不错的排热。每相矩形框母线的总数不适合超出三条。

环形横截面母线:用在110kV及之上的室外配电设备中以避免产生电晕放电。槽形横截面母线:常见在35kV及下列,不断工作中电流量在4000,8000A的配电设备中。优势:电流量遍布匀称,趋肤效应小、制冷标准好、金属复合材料的使用率高、冲击韧性高。

管型横截面母线:常见在110kV及之上,不断工作中电流量在8000A之上的配电设备中。优势:趋肤效应小,电弧放电工作电压高,冲击韧性高,排热标准好。绞合环形软母线:钢芯铝绞线由多芯铝线电缆绕单根或多芯钢丝的表层组成,一般用以35kV及之上房外配电设备中。组成输电线由多条铝绞线固定不动在环套上组成,用以发电机组与房间内配电设备或房外主变压器中间的联接。

母线

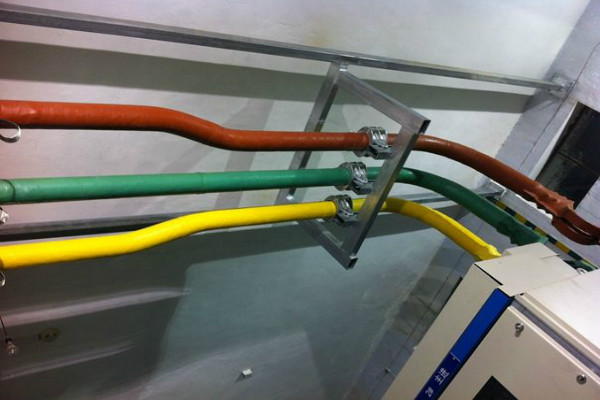

绝缘层新疆母线:绝缘母线:由电导体、环氧树脂胶渍纸绝缘层、地屏、端屏、顶端法兰盘和接线端子排组成,最适用紧凑配电站、地底变电站及地铁站用配电站,占地降低,运作靠谱。关键优势:绝缘母线全绝缘层,相间隔不会受到额定电压的限定,只在于安裝规格,相间隔大大的减少,且运作靠谱。

单条绝缘层新疆母线可依据根据的电流量的尺寸设计方案,可考虑一切电流量的规定,防止了电流量很大时应用多条电缆线并且用所产生的电流量不平衡难题。绝缘母线电缆护套的无模貝浇筑有意促使母线的样子规格可依据必须做随便调节,考虑各种各样必须。绝缘母线联接设备的应用促使绝缘母线的安裝更加灵活,可依据不一样的室内空间部位、安裝规格做随便按段组成,另外还可填补因为种种原因导致的安裝规格上的一些误差。
