共箱式封闭母线槽的特点是什么?

       共箱式封闭母线槽的特点是什么?

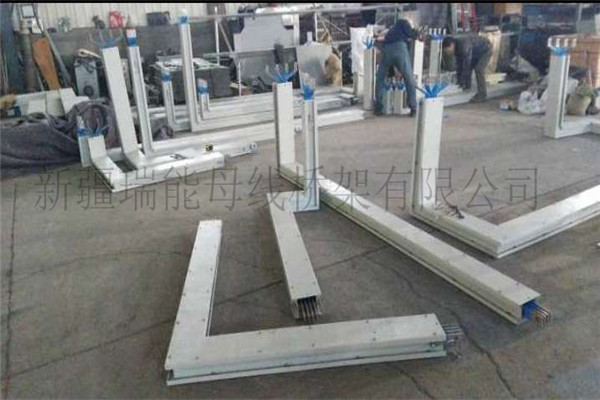

       共箱封闭母线导体采用铜铝母排或槽铝槽铜结构紧凑安装方便运行维护工作量小，防护等级为IP54可基本消除外界潮气灰尘以及外物引起的接地故障。外壳采用铝板制成,防腐性能良好，并且避免了钢制外壳所引起的附加涡流损耗，外壳电气上全部连通并多点接地，杜绝人身触电危险并且不需设置网栏简化了对土建的要求根据用户需要可在母排上套热缩套管在箱体内安装加热器及呼吸器等以加强绝缘。分相封闭母线在大型发电厂中的使用范围为：从发电机出线端子开始，到主变压器低压侧引出端子的主回路母线，自主问路母线引出至厂用高压变压器和电压互感器、避雷器等设备柜的各分支线。

       分相封闭母线主要用于大型发电机组，对200MW及以上发电机引出线回路中采用分相封闭母线的目的是：

       (1)减少接地故障，避免相间短路。大容量发电机出口的短路电流很大，给断路器的制造带来极大困难，发电机也承受不了出口短路的冲击。封闭母线因有外壳保护，可基本消除外界潮气。灰尘以及外物引起的接地故障，提高发电机运行的连续性。母线需要分相封闭，也基本杜绝相间短路的发生。

       (2)消除钢构发热。敝漏的大电流母线使得周围钢构和钢筋在电磁感应下产生涡流和环流，发热温度高、损耗大，降低构筑物强度。封闭母线采用外壳屏蔽可以根本上解决钢构感应发热问题。

       (3)减少相间短路电动力。当发生短路很大的短路电流流过母线时，由于外壳的屏蔽作用，使相间导体所受的短路电动力大为降低。

       (4)母线封闭后，便有可能采用微正压运行方式，防止绝缘子结露，提高运行安全可靠性，为母线采用通风冷却方式创造了条件。

       (5)封闭母线由工厂成套生产，质量较有保证，运行维护工作量小，施工安装简便，而且不需设置网栏，简化了结构，也简化了对土建结构的要求。

在200MW及以上发电机引出线回路中，采用分相封闭母线的优点是：由于母线封闭在外壳内，不受环境和污秽影响，防止相间短路和消除外界潮气、灰尘引起的接地故障，同时由于外壳多点接地，保证人触及时的安全;由于外壳涡流和环流的屏蔽作用，使壳内的磁场大为减弱，外部短路时，母线间的电动力大大降低;当电流通过母线时，外壳感应出来的环流也屏蔽了壳外磁场，解决了附近钢构的发热问题;外壳可作为强制冷却的通道，提高了母线的载流量;安装维护工作量小。不过也有些缺点，主要是：由于环流和涡流的存在，外壳将产生损耗;有色金属消耗量大;母线散热条件差。分相封闭母线按外壳电气连接方式的不同，可分为：分段绝缘式、全连式和带限流电抗器的全连式共三种。其中第三种在我国尚未采用。
