什么是铜母线槽?

2019-10-09 14:08:53

什么是铜母线槽?

一、铜排(铜母线)

铜排是一种大电流导电产品,适用于高低压电器、开关触头、配电设备、母线槽等电器工程,也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。电工铜排具有电阻率低、可折弯度大等优点。

铜排又称铜母线、铜母排或铜汇流排、接地铜排,是由铜材质制作的,截面为矩形或倒角(圆角)矩形的长导体,由铝质材料制作的称为铝排,在电路中起输送电流和连接电气设备的作用。目前铜母线的质量要求执行的是GB/T5585.1-2005标准。

由于铜的导电性能等优于铝,铜排在电气设备,特别是成套配电装置中得到了广泛的应用;一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排;铜排在使用中一般标有相色字母标志或涂有相色漆,A相铜排标识为“黄”色,B相为“绿”色,C相为“红”色,N相为“淡蓝”色,PE母线为“黄绿”双色。

铜排主要是用在一次线路上(大电流的相线、零线、地线都会用到铜排),在电柜上较大电流的一次元器件的连接都是用铜排,比如一排电柜在柜与柜之间连接的是主母排,主母排分到每面电柜的开关电气(隔离开关、断路器等)上的是分支母排。铜排有镀锡的也有裸铜排,在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。空余处就有加热缩套管防护,也有些是用绝缘油漆的。用铜排最主要考虑的是载流量,根据电流大小选用适合的铜排,连接处的螺丝一定要上紧,否则电流大时会出现烧熔铜排的可能。

二、铜排(铜母线)术语、代号和表示方法

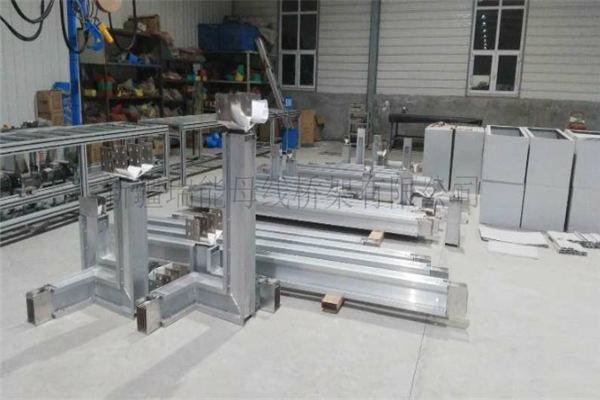

铜母线槽


规格:a×b a:厚度(窄边尺寸)mm;b:宽度(宽边尺寸)mm

材料:阴极铜T2

代号:TM(铜母线)

截面形状分:圆角、圆边(B)、全圆边(Q)

状态分:R:软态Y:硬态

产品表示方法:TMBY10×100GB/T5585.1-2005即圆边铜母线,厚度10mm,宽度100mm,硬态

三、铜排(铜母线)技术要求

国家标准:GB/T5585.1-2005电工用铜、铝及其合金母线重要部分:铜和铜合金线

什么是铜母线槽?什么是铜母线槽?什么是铜母线槽?

四、铜排(铜母线)电阻率、导电率、电导率

行业标准:YS/T478-2005铜及铜合金导电率涡流检测方法

电阻率(resistivity):

是用来表示各种物质电阻特性的物理量。在常温下(20℃时),某种材料制成的长1米、横截面积是1平方毫米的导线的电阻,叫做这种材料的电阻率。

在温度一定的情况下,有公式R=ρl/s其中的ρ就是电阻率,l为材料的长度,s为面积。可以看出,材料的电阻大小正比于材料的长度,而反比于其面积。由上式可知电阻率的定义:ρ=Rs/l

电阻率计算公式:

电阻率的计算公式为:ρ=RS/L

ρ为电阻率——常用单位Ω.mm2/m

S为横截面积——常用单位mm2

R为电阻值——常用单位Ω

L为导线的长度——常用单位m

试样导电率:与某一标准值的比值的百分数称为该试样的导电率。

1913年,国际退火铜标准规定:采用密度为8.89g/cm3、长度为1m、质量为1g、电阻为0.15328欧姆的退火铜线作为测量标准。在200C温度下,上述退火铜线的电阻率为0.017241Ω.mm2/m或电导率为58.0MS/m)时确定为100%IACS(国际退火铜标准),其他任何材料的导电率(%IACS)可用下式进行计算:

导电率(%IACS)=0.017241/ρ*100%

电导率:

1、电阻率的倒数为电导率。σ=1/ρ

2、单位:在国际单位制中,电导率的单位是西门子/米(MS/m)。

3、电导率的物理意义是表示物质导电的性能。

电导率越大则导电性能越强,反之越小。

五、铜排(铜母线)载流量

集肤效应:集肤效应又叫趋肤效应,当交变电流通过导体时,电流将集中在导体表面流过,这种现象叫集肤效应。因为当导线流过交变电流时,在导线内部将产生与电流方向相反的电动势。由于导线中心较导线表面的磁链大,在导线中心处产生的电动势就比在导线表面附近处产生的电动势大。这样作用的结果,电流在表面流动,中心则无电流,这种由导线本身电流产生之磁场使导线电流在表面流动。

考虑到交流电的集肤效应,为了有效地利用导体材料和便于散热,发电厂的大电流母线常做成槽形或菱形母线;另外,在高压输配电线路中,利用钢芯铝绞线代替铝绞线,这样既节省了铝导线,又增加了导线的机械强度,这些都是利用了集肤效应这个原理。
