空气母线槽是什么?

2020-07-13 15:56:19

一什么是母线槽

说母线槽很多人不知道,如果说电缆,相信没有人不知道吧,直观的就是家庭用的电线了,也是电缆一种。电缆就是供输送电的导体。但家用的都是电流很小,很细的那种。如果需要上千安培的电流,就需要更粗更大的电缆线了。电缆线里面是铜线,用以输送电能。而母线槽,则是用铜排输送电能,故母线槽的可以输送更大的电流。把铜排装在一个盒子里,就是母线槽了。

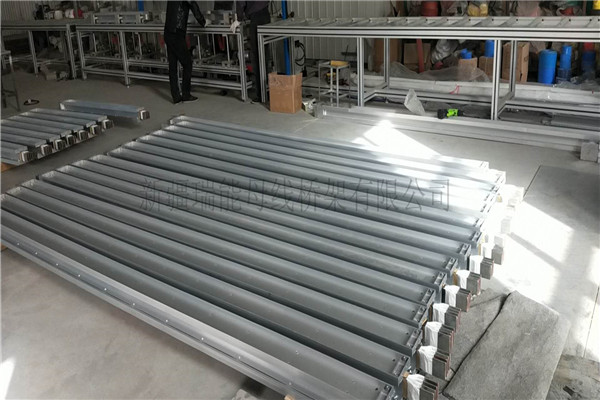

空气母线槽


二什么是空气母线槽

什么是空气母线槽,顾名思义,我们上面说了母线槽的基本结构,就是铜排在一个壳子里,铜排之间没有绝缘填充物,而是空气。这就是空气母线槽。

三空气母线槽特点:

空气式母线槽设计采用了先进的单螺栓夹紧端子.为母线槽单元连接元件,由于它特殊构造.可以防止安装时误操作,同时只要旋紧一个螺栓.就能可靠地、迅速地将两个母线槽单元连接起来高防护等级插孔母线槽在插孔处设计了安全防护挡板,只有当防护挡板拉开时.插接箱才能插入.插孔平时不用时可将防护板拉闭并加铅封锁死.防止了在插口处灰尘和异物的进入.从而提高母线槽的防护性能.防止误操作,使母线的安全性得到了极大提高外壳(防护壳)级次数

空气母线槽设计5个电流等级.只采用了3个级次的外壳,这样当系统按相邻等级变换容量时母线槽无需更换外壳.如400A变630A,外壳尺寸相同.固大大方便了安装传输电能大提高。母线槽设计为分离空气绝缘式,改善了母线槽的散热性,降低阻抗.达到了母线槽好的经济输电成套性好。

1、性能方面

母线采用铜排,其电流密度大,电阻小,集肤效应小,无须降容使用。电压降小也就意味着能量损耗小,最终节约用户的投资。而对于电缆来讲,由于电缆芯是多股细铜线,其根面积较同电流等级的母线要大。并且其“集肤效应”严重,减少了电流额定值,增加了电压降,容易发热。线路的能量损失大,容易老化。

2、安全性

母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害,在配电系统中采用插入单元的安装很安全,外壳可以作为整体接地,接地非常的可靠,而电缆的PVC外壳易受机械和动物损伤,安装电缆时必须先切断电源,如果有错误发生会很危险,特别是电缆要进行现场接地工作,接地的不可靠导致危险性增加。

3、安装方面

母线由许多段组成,每一段长度既短且轻。因此,安装时只需要少数几人就能迅速完成。母线有许多标准的零件及库存,可以快速出货节约现场工作时间。其紧密的“三明治”结构能够减少电气空间,从而腾出更多的空间作为商业用途,如出租或作为公共场所。对于安装电缆来讲,则是一项困难的工作。因为,单根电缆往往很重,安装工作需要很多人的协作,花较多时间才能完成。另外,受制于电缆的弯曲半径,需要更多的安装空间。

4、线路优化

通过使用母线槽,我们可以合并某些分支回路,并用插接箱将之转化为一条大的母线槽。它可简化电气系统,得到较多股线低的电流值。因此节约了工程的造价,并且易于维护。对于传统的电缆线路,电缆会使得电气系统极其复杂,庞大,难于维护,这样,就浪费了工程费用和安装空间。

5、可扩展性

对于母线来讲,系统扩展可通过增加或改变若干段来完成,重新利用率高。而大多数情况下,电缆不能重新利用,因为长度和路线是不同的,如果要扩展系统,我们要购买新的电缆取代旧的电缆。

6、插接式开关箱

插接式开关箱可以与空气型母线槽配用。安装时无需再加其它配件。插接脚是较为重要的部件,它是由铜合金冲压制成,经过热处理加以增强弹性,并且表面镀锡处理,即使插接200次以上,仍能保持稳定的接触能力。箱体设置了接地点以保证获得可靠的接地,箱内设置了开关电路,采用塑壳断路器能对所分接线路的容量作过载和短路保护。

四空气母线槽主要参数

1、使用条件

环境温度:

上限:+40℃

下限:-25℃

海拔:2000m以下

湿度:

相对湿度在高温度为+40℃时不超过50%;温度较低时允许有较高的相对湿度

凝露条件:有

地震基本烈度:6度设防

安装地点:户内、户外

2、绝缘电阻:每一段封闭母线单元绝缘电阻值应大于或等于100MΩ2500V兆欧表)。

3、介电强度:每一段封闭母线出厂前均经受1分钟工频干试耐压试验。

工频耐压及雷电冲击耐压数值,符合国家标准。

4、接地系统:符合IEC364-5-54对接地系统的要求。

5、防护等级:户内型:IP40;户外型:IP43、IP55。

6、负载性能:在额定电流下,外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。

7、短路性能:动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》标准要求。空气母线槽应选用具有3C强制认证标记的产品,并有型式试验报告。我国生产母线槽的厂家众多鱼龙混杂,制作方式多为手工制作。采购时应对厂家的生产规模、技术力量、工人素质及生产环境做深入考察,特别是生产环境。因为绝缘处理若在不洁净的空间中进行,绝缘层中多少会存在一些导电微粒,运行初期尚无关系,但时间一长就会造成绝缘损坏。
