新疆共箱母线——发电厂与变电站的可靠连接！

共箱母线，是将三相或更多导体共同封闭在一个金属箱体内的母线形式，主要用于发电厂厂用电系统、变电站站用电系统以及工业企业配电。它介于敞开式母线与离相封闭母线之间，兼具二者的特点，在中等电压、大电流场景应用广泛。

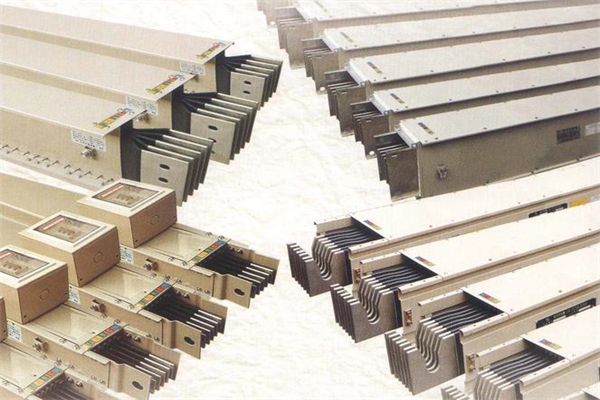

共箱母线的基本结构。新疆母线厂家小编说金属外壳（一般为铝板或钢板）制成箱体，内部用绝缘子支撑铜排或铝排。箱体截面多为矩形，尺寸按电流等级确定。外壳接地，作为保护导体。箱体上设检修孔、通风孔（户外型）及伸缩节。

电压与电流范围。共箱母线常用于6kV、10kV、35kV电压等级，电流400A～5000A。与离相封闭母线相比，电压等级较低，电流容量较小，但结构简化、成本降低。

绝缘子布置与选型。内部支柱绝缘子按跨距1.0～1.5m布置。绝缘子材质为环氧树脂或DMC模塑料，爬电距离按电压等级确定（6kV≥100mm，10kV≥140mm）。绝缘子需承受导体重量和短路电动力，机械强度是关键指标。

导体配置。导体可为矩形铜排、铝排或槽形铝导体。新疆母线厂家小编说相序排列一般为ABC竖向或水平排列。导体表面镀锡或镀银处理，降低接触电阻。连接处采用搭接螺栓，力矩按规范控制。

外壳设计。外壳材质常用铝板（重量轻、散热好）或钢板（强度高）。厚度2～3mm。外壳连续作为接地导体，全长电阻≤0.1Ω。段间设接地跨接线，截面≥16mm²。户外型外壳需防雨、防晒，顶部设防雨罩。

散热与温升。共箱母线散热依靠外壳表面自然对流和辐射。新疆母线厂家小编说箱体内空气对流带走部分热量。设计温升≤70K（导体）和≤55K（外壳）。大电流时需验算温升，必要时增加散热筋或强制通风。

伸缩补偿。共箱母线直线段长度超过30m应设伸缩节，补偿热膨胀。铝外壳线胀系数23×10⁻⁶/℃，温差50℃时每10米膨胀11.5mm。伸缩节结构：导体搭接允许滑动，外壳柔性连接。伸缩补偿量±20mm。

防水防潮。户外共箱母线防护等级IP54，可防尘防溅水。箱体接合面设密封垫，进风口设防雨罩，底部设排水孔。箱体内可加装防凝露加热器，防止绝缘子受潮闪络。

安装要求。支架间距≤2.5m。户外母线应有2%～3%坡度，便于排水。穿墙处设防火封堵。接地线连接可靠。安装后测量绝缘电阻≥100MΩ（6kV）或≥200MΩ（10kV）。

应用场景。发电厂高压厂用电系统（6kV、10kV母线）；变电站站用电系统；工业企业高压配电；水电站厂房母线。

共箱母线以其结构紧凑、防护良好、安装方便、经济适用等优势，在发电厂和变电站厂用电系统中占据主导地位。它将高压大电流安全地输送到各个辅助设备，是发电厂正常运行的重要保障。
