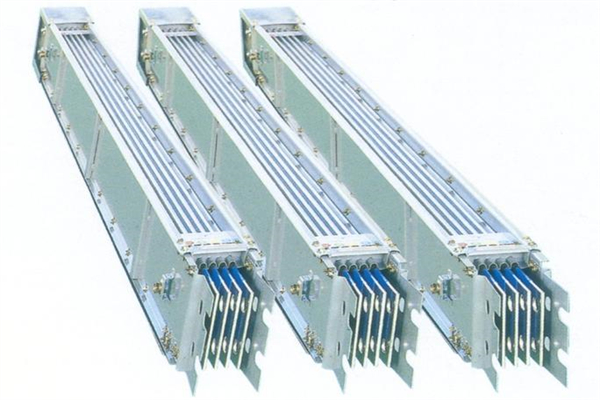

新疆密集型母线的插接单元——即插即用的灵活性!

插接单元（插接箱）是密集型母线区别于电缆供电的核心优势。无需切断主电路，即可在线路上任意插接口引出分支回路，实现“即插即用”。这一特性，使密集型母线成为负荷变化频繁场景（数据中心、工业厂房），也是其不可替代的核心价值。

插接口的结构设计。新疆密集型母线每隔500～1000mm设一个插接口，具体间距按设计要求确定。插接口处外壳开口，绝缘层开窗，露出导电排插接部位。开口处设安全盖板，操作时开启，平时关闭防尘。新疆密集型母线厂家小编说盖板带连锁机构：盖板未盖严时，插接箱无法插入；插接箱未拔出时，盖板无法关闭。这种设计防止误操作触电。

插接箱本体构成。箱体为金属钣金结构，表面静电喷涂，防护等级与母线匹配（IP40～IP54）。内部配置：断路器（塑壳或微型）、隔离开关、智能电表、电流互感器、接线端子等。箱体背面设插接头，与母线插口配合。插接头采用镀银弹性触头，多点接触，接触电阻低。触头弹簧材质铍青铜，弹性稳定，疲劳寿命≥200次插拔。

插接过程的安全防护。新疆密集型母线厂家小编说插接箱与母线插口对准，平稳推入，直至听到“咔哒”锁紧声。箱体上设连锁机构：未插接到位时，断路器无法合闸；断路器未断开时，无法拔出插接箱。这一设计彻底杜绝带负荷插拔产生的电弧风险。操作时严禁暴力推拉，应使用专用工具。

防错相设计。插接头与插口采用不对称结构，或定位销导向，确保插入时相序正确。相序错误将导致短路或设备损坏，后果严重。插接箱上标识相序（A、B、C、N），安装后核验。部分高端产品内置相序检测电路，错误时报警。

接地优先连接。插接箱设计保证插入时接地触头先于相线触头接通，拔出时接地触头后于相线触头断开。这一顺序保护人身安全，避免触电。接地触头镀银，接触可靠，接地电阻≤0.1Ω。

插接箱容量范围。标准插接箱电流等级：63A、125A、250A、400A、630A、800A、1000A。断路器类型：塑壳断路器（MCCB）用于大电流，微型断路器（MCB）用于小电流，隔离开关用于只隔离不分断场合。新疆密集型母线厂家小编说可配置智能电表，监测电压、电流、功率、电能、谐波，数据通过RS485或无线传输。

插接箱安装位置。插接口位置按设计图纸确定，安装时插接箱应尽量靠近负荷中心，减少出线电缆长度。箱体应垂直安装，倾斜度≤5°。箱体周围留足操作空间：前方≥800mm，两侧≥200mm。重型插接箱（≥50kg）需设独立托架，不可仅靠插口悬挂。

插接箱故障处理。常见故障：插接不良导致发热，触头磨损导致接触电阻上升，断路器过载跳闸，智能表通讯故障。处理：发热时停电解体检修，检查插接头是否松动、触头是否氧化；触头磨损更换插接箱；过载分析原因，调整负荷或更换大容量插接箱；通讯故障检查线路和地址设置。

带电插拔的可行性。新疆密集型母线厂家小编说理论上，插接箱可在主母线带电状态下插入或拔出（即插即用）。但实际操作规程通常要求：插入前检查插口安全盖板完好，箱体无损伤；插入后检查锁紧，确认指示器显示到位；拔出前断开箱内断路器，确认无负载，指示灯熄灭。带电插拔应由专业人员操作，穿戴绝缘手套、面罩。

插接单元使密集型母线从“输电干线”进化为“配电网络”。它像一条电力高速公路，沿途设多个出口，随时分流下道。负荷变化时，无需改造主干线，仅需调整插接箱位置或容量。这一灵活性，是密集型母线不可替代的核心价值。
