来看看新疆密集型母线的导体材料——铜与铝的精密博弈！

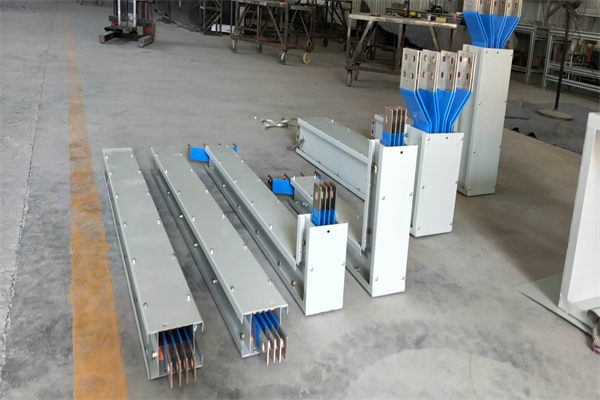

导电排是密集型母线的“血管”，其材料性能、截面形状、表面处理直接决定载流量、温升、损耗与可靠性。铜与铝的百年博弈，在密集型结构中呈现新特点：铝材通过合金优化与截面放大，在成本敏感领域占据优势；铜材以低阻抗、高可靠性，在高端市场不可替代。导体材料选型是新疆密集型母线设计的粒扣子。

电工铜是新疆密集型母线的基准材料。牌号T2铜（含铜量≥99.90%），导电率≥97%IACS，20℃电阻率≤0.01777Ω·mm²/m。抗拉强度≥200MPa，延伸率≥30%，具有良好的加工性能。铜的核心优势：导电率高，相同载流量下截面小，可节省安装空间；连接可靠性高，镀锡或镀银后接触电阻稳定，长期运行不松动；热膨胀系数（16.8×10⁻⁶/℃）与绝缘材料匹配性好，冷热循环不易脱层；抗电化腐蚀，与镀银触头兼容性好，插接寿命可达200次以上。伊顿XAP系列采用纯度高于99.95%的硬铜导体，线路损耗极低。缺点：价格波动大（约70000～80000元/吨），占母线总成本60%～70%，对项目成本影响显著。

电工铝合金是成本优化主力。6063铝合金（铝镁硅系）经T5、T6时效处理，导电率≥53%IACS（约铜的55%），抗拉强度≥115MPa，延伸率≥10%。6101铝合金导电率可达58%IACS，用于高要求场景。铝合金优势：密度仅为铜的30%（2.7g/cm³），重量轻、运输安装便捷，可降低支吊架荷载；价格稳定（约20000元/吨），约为铜1/3～1/4，供应链安全；表面自然形成氧化膜，耐腐蚀性优于普通钢材。新疆母线厂家小编说ABB LMAX-A系列采用电气导体级铝合金，铝含量不低于99.50%，电气和机械性能与铜导体接近，更具价格优势。缺点：导电率低，相同载流量下需加大截面40%，外壳尺寸增大；表面氧化膜影响连接，需镀锡或涂导电膏；热膨胀系数（23×10⁻⁶/℃）比铜大40%，对绝缘结构要求更高。

导体截面设计是新疆密集型母线的核心技术。由于集肤效应，交流电流在导体表面密度高于内部，电流频率50Hz时透入深度约9.3mm。当电流＞2000A时，集肤效应显著，交流电阻可达直流电阻1.2～1.5倍，造成额外损耗和发热。对策：采用多根窄排并联，增大表面积利用率；矩形排厚度≤10mm，高宽比≥5:1，使电流分布更均匀；异形排（T型、工字型）优化电流分布，降低集肤效应。新疆密集型母线导体紧密排列，多根窄排相互约束，集肤效应低于空气型。ABB LMAX-A系列铝导体母线槽，通过优化截面设计，满足同样电气参数要求。

导体表面处理提升长期可靠性。裸铜排长期运行会与空气中氧气反应生成黑色氧化铜，接触电阻上升，局部温升加剧，形成恶性循环。标准工艺：镀锡——热浸锡层厚度8～15μm，可焊性好、抗腐蚀，成本适中，是性价比高的选择；镀银——银层厚度3～6μm，导电率高（106%IACS），接触电阻低，用于插接口、滑动触头、大电流场合。铝排表面处理更关键：必须镀铜+镀锡，或表面涂覆专用导电膏，防止氧化膜形成。铝排与铜排连接时，必须采用铜铝过渡接头，直接连接会形成电偶腐蚀，在潮湿环境中加速失效。

铜铝过渡是敏感环节。新疆母线厂家小编说直接铜铝连接会产生0.5V以上的接触电位差，在有潮气时形成电解液，铝作为阳极被加速腐蚀，接触电阻飙升，终导致连接点过热烧毁。解决方案：铜排搪锡——浸锡层厚度≥5μm，覆盖完整；铝排镀铜——化学镀铜+镀锡，形成复合保护层；铜铝过渡接头——摩擦焊或爆炸焊复合板，铜层与铝层冶金结合，过渡电阻≤10μΩ。连接螺栓扭矩需严格控制（M12螺栓50～60N·m），防止热循环后松弛。

铜铝母线经济性比选是工程决策的重要内容。新疆母线厂家小编说以4000A/5P母线为例：铜导体方案成本约2500元/米，铝方案约1200元/米。铝方案截面需增大40%，外壳尺寸相应增大，可能影响土建预留空间。综合考虑初始投资、运行损耗（铝损耗高15%）、后期维护成本，工业厂房、商业建筑可优选铝母线；数据中心、超高层等对空间、温升敏感场景，铜母线更优。威腾电气铝基动力母线在电解铝厂、汽车焊装线等大电流场景中，凭借成本优势替代铜排，降低初始投资15%～20%。

导体材料发展趋势。高导电率铝合金：通过添加硼、稀土等元素，细化晶粒、净化晶界，导电率可提升至58%～60%IACS，接近铜的60%。连续挤压工艺：使铝排一次挤压成型，长度可达100米无接头，减少中间搭接故障点。铜包铝复合排：外层铜0.5～1.0mm，内部铝芯，结合铜的低接触电阻与铝的低成本，但工艺复杂，成本仍高于纯铝排。
