母线安装是电力工程的关键工序，其质量直接影响系统可靠性和运行寿命。规范安装、严格验收，是母线安全运行的保障。

安装前准备。核对施工图纸与设备型号、规格、数量。检查母线外观：导体有无变形、镀层有无损伤、绝缘有无破损。测量单节母线绝缘电阻（低压≥20MΩ，中压按GB 50150要求）。支吊架预埋件位置准确，强度足够。

支吊架安装。新疆母线厂家小编说间距按设计确定，一般水平敷设1.5～2.5m，垂直敷设2.0～3.0m。转弯处两端增设支架。支架应热浸镀锌或涂防腐漆，与主体结构连接牢固。水平度偏差≤2mm/m，垂直度偏差≤3mm/m。

吊装就位。大型母线使用吊装带多点起吊，防止变形。水平敷设逐段就位，临时固定。垂直敷设从下向上逐段提升，每层设弹簧支撑器，补偿垂直荷载。相序排列正确（A黄、B绿、C红）。

段间连接。清理接触面，去除油污氧化膜，涂导电膏。螺栓紧固力矩符合要求（M12螺栓50～60N·m），分2～3次对角拧紧。连接后测量接触电阻≤10μΩ。接地跨接线安装，螺栓防松。

插接箱安装。对准插口平稳推入，锁紧到位。箱内接线规范，断路器型号正确。外壳接地可靠。重型插接箱设独立托架。

伸缩节安装。按设计位置预留伸缩空间，不得强行拉紧。新疆母线厂家小编说伸缩量按温差计算，一般±20mm。滑动导向装置安装正确。

防火封堵。母线穿越楼板、墙体处，设防火封堵。防火板、防火胶填塞密实，厚度≥100mm，耐火极限同建筑构件。

接地连接。新疆母线厂家小编说金属外壳全长不少于2处与接地干线连接。跨接线截面积≥16mm²。接地电阻≤0.1Ω。

绝缘测试。全部安装后，拆除所有接地线，用兆欧表测绝缘电阻。低压母线≥20MΩ，中压母线按GB 50150执行。测试记录归档。

耐压试验。中压母线（3kV以上）需做工频耐压试验，试验电压按GB 50150确定。低压母线做2500V/1min耐压试验。

通电试验。逐级送电，先空载后负载。空载运行2h，测量电流、电压、温升。红外热成像检测连接点、插接口。负载运行24h，各项指标稳定。

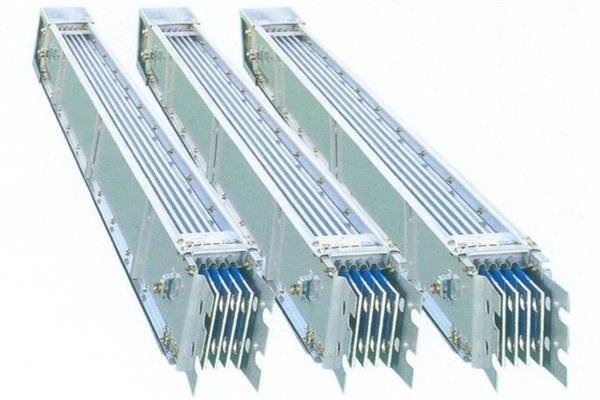

新疆密集型母线

验收资料归档。包括产品合格证、出厂试验报告、安装记录、隐蔽工程记录、绝缘测试报告、耐压试验报告、红外图谱。资料作为工程验收依据。

母线安装是技术活，也是良心活。每一颗螺栓的力矩，每一处搭接的接触，每一个支架的水平，都是工程质量的可追溯记录。规范安装的母线系统，整齐美观、散热良好、安全可靠。
