关于新疆密集型母线的三明治结构——从叠装到压紧！

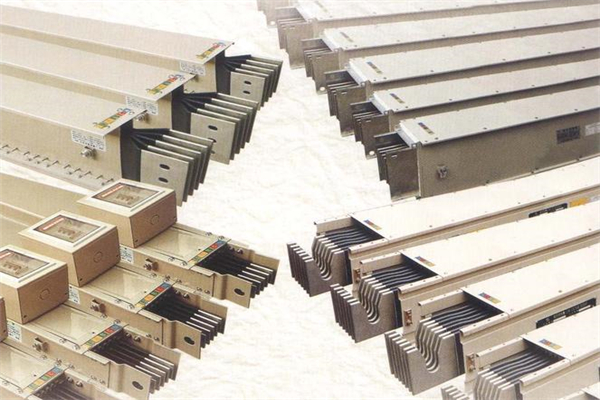

“三明治”结构是密集型母线直观的技术特征，也是其命名由来。导电排与绝缘层交替叠装，整体压紧，形成无空隙、无间隙的紧密实体。这一结构彻底颠覆了空气型母线的设计逻辑，实现了体积、阻抗、散热的全面优化。三明治结构的设计与制造，是新疆密集型母线技术的核心。

叠装工艺前奏：绝缘包覆。导电排经清洗、去油、干燥后，送入自动包绕机。包绕机放卷张力控制在±0.5N，确保绝缘层紧贴铜排无褶皱。聚酯薄膜层间搭接宽度≥10mm，错开布置，避免搭接缝重叠形成薄弱点。绝缘后导电排进行介电强度试验，施加2500V电压1min，确保无针孔、无击穿。包覆精度直接影响叠装后绝缘可靠性。

相序排列与标识。新疆密集型母线通常为三相四线（3L+N+PE）或三相五线（3L+N+PE）。相序排列从上到下、从左到右：A、B、C、N、PE。每相导电排截面相同，N线需按谐波情况加大，当谐波电流超过15%时，N线截面应加至相线1.5倍。相序标识清晰：A黄、B绿、C红、N蓝、PE黄绿双色，可用色标粘贴或喷涂。标识错误将导致安装错相，引发短路事故。

导热硅脂的妙用。叠装前，导电排层间均匀涂覆导热硅脂。硅脂导热系数0.8～1.2W/m·K，远高于空气（0.026W/m·K），可填充微观不平整，降低界面热阻。硅脂还起到润滑作用，减少层间摩擦。实测表明，涂硅脂后导电排整体热阻降低20%～30%，温升降低5～8K。硅脂需耐高温（≥150℃）、不干涸、不流淌、对绝缘无腐蚀。

液压压紧是核心工序。叠装后的导电排组送入液压压紧机，施加压力5～10MPa（依截面和长度而定）。压紧力作用下，绝缘层与导电排贴合更紧密，无空隙，界面热阻进一步降低。压紧后，侧板与盖板组装固定，使叠装体保持压紧状态。压紧力不足，运行中热胀产生间隙，绝缘磨损、温升上升；压紧力过大，可能压损绝缘层。压紧力值由工艺试验确定，并定期校验压力表。

全长密集，无烟囱效应。空气型母线内部空气连通，火灾时空气受热膨胀，形成烟囱效应，火势迅速沿母线蔓延，毒气随气流扩散。密集型母线内部无空隙，绝缘材料阻燃，烟囱效应被彻底消除。这是密集型母线消防安全的先天优势，也是其在高规建筑中广泛应用的重要原因。

导体压紧与短路稳定性。短路电流通过时，导电排之间产生巨大电动力，方向为相互吸引（同向电流）或排斥（反向电流）。对于三相母线，边相与中相之间电动力可达数千牛/米。新疆密集型母线导电排相互约束压紧，位移极小，可承受更高短路冲击。伊顿XAP系列额定短时耐受电流可达120kA，满足严苛的短路耐受要求。设计时需验算短路电动力，确保压紧结构承受冲击，防止导电排变形或绝缘损伤。

叠装公差控制。叠装后整体尺寸误差≤±1mm，外形方正，无扭曲。外壳与叠装体间隙应均匀，0.5～1.5mm为宜。间隙过大影响散热效率，温升升高；间隙过小装配困难，可能损伤绝缘。误差控制依赖精密模具与工艺参数监控，头部企业采用在线激光测厚仪，实时反馈调整压紧力和叠装速度。

分段长度与伸缩节。密集型母线标准长度2～3米，便于运输安装，超过3米需特殊运输车辆。长距离直线段需设置伸缩节，补偿热膨胀。热膨胀量ΔL=α·L·ΔT，铜导体α=16.8×10⁻⁶/℃，温差50℃时，每10米膨胀8.4mm。伸缩节结构：导电排分段搭接，允许轴向滑动，外壳柔性连接。伸缩补偿量±10～±20mm，安装时需按设计预留伸缩空间，不得强行拉紧。

接地绝缘与相间绝缘一体化设计。外壳与导电排之间设对地绝缘，与相间绝缘同材质、同厚度。铝镁合金外壳具备优良导电性能，整体外壳具50%以上的接地容量，可承载接地故障电流。外壳连续作为PE接地导体，段间接地跨接线截面积≥16mm²，接地电阻≤0.1Ω。接地可靠性直接影响人身安全和设备正常运行。

三明治结构是密集型母线的技术图腾。它用简单的叠装概念，解决了复杂的电气、机械、热力耦合问题。从包覆、叠装、压紧到装配，每一道工序都是技术经验的沉淀。这条电力三明治，承载着数千安培电流，却只有几十毫米厚度。
